Контроллер VNC является центральным звеном системы управления доступом и охранной сигнализации «Фортеця». Контроллер содержит конфигурацию всех подключенных к нему периферийных устройств, собирает информацию об их текущем состоянии и управляет периферийными устройствами согласно заложенной программе. Связь контроллера с периферийными модулями обеспечивается при помощи интерфейса RS485.

Контроллер имеет 2 канала RS485 для удобства разводки линий связи. Порты RS485 гальваноразвязаны. Контроллер имеет также 1 канал интерфейса CAN, по которому посредством интерфейсного модуля CCG4 осуществляется связь с компьютером. Максимально до 64 контроллеров VNC может быть подключено к одному модулю CCG4. Контроллер поддерживает систему команд, позволяющую компьютеру оперативно получать информацию о событиях в системе и текущем состоянии периферийных устройств, а также дистанционно управлять устройствами. При отсутствии связи с компьютером контроллер работает по заданной программе и заносит события в буферную память.

VNC может контроллировать до 32 считывателей (или считывателей с клавиатурой), до 128 охранных шлейфов и до 128 релейных выходов. Контроль периферийных устройств обеспечиваетмся посредством периферийных модулей. Связь с периферийными модулями осуществляется при помощи RS485 интерфейса. VNC обеспечивает функционирование до 128 групп охранных шлейфов. Контроллер имеет память на 14336 карточек (длина кода 26 бит). VNC поддерживает 64 уровня доступа и 64 временные зоны. Временные зоны могут иметь периодичность от 1 до 7 дней, количество временных интервалов в течение дня &#151 4. Контроллер позволяет сконфигурировать до 8 списков праздников (исключений), каждый список может содержать до 366 даты максимум. VNC поддерживает механизм замкнутых зон доступа, позволяющий организовать контроль повторного входа карточки в зону.

Контроллер обеспечивает возможность управлять группами охранной сигнализации при помощи считывателей с клавиатурой (идентификация осуществляется по карточке и PIN-коду). Права доступа карточек к управлению группами разграничиваются (до 128 конфигураций прав).

Контроллер VNC поддерживает механизм реакций, посредством которого за событиями можно закрепить реакции – последовательности команд произвольной длины.

VNC контролирует состояние датчика вскрытия корпуса и параметры питающего напряжения.
Контроллер имеет 16 двухпозиционных микропереключателей для установки адреса и скоростей обмена по каналам связи.
Контроллер имеет 9 светодиодов для индикации режимов работы.

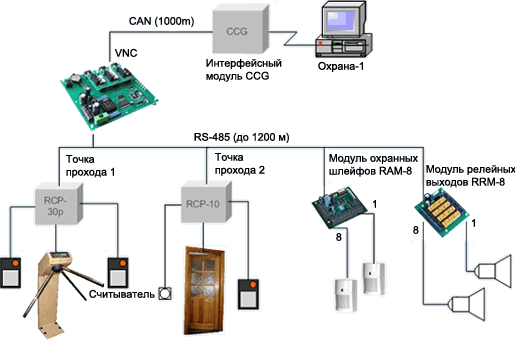

Структурная схема интегрированной системы контроля доступа и охранной сигнализации на основе контроллера VNC.

Технические возможности:

• память на 14336 карточек;
• ёмкость буфера событий – 10752;
• 64 временные зоны;
• 256 уровня доступа;
• до 128 охранных шлейфов (посредством модулей RAM8);
• до 128 релейных выходов (посредством модулей RRM8);
• до 32 считывателей или считывателей-клавиатур (посредством модулей RCP и RKB);
• до 128 групп охранных шлейфов;
• механизм программируемых аппаратных реакций;
• 2 гальваноразвязанных порта интерфейса RS485 для связи с периферийными устройствами (рекомендуемое расстояние до 1200 м).

Технические характеристики:
